Система удаления конденсата для сплит‑систем без слива воды на фасад
Конденсат остаётся внутри кондиционера и испаряется сам - автоматически, без слива и ручной откачки.
Как работает система «Конденсат» - 35 секунд · анимированная схема принципа работы
Пять шагов от капли до пара
Способ защищён патентом РФ и описан в официальной формуле изобретения - здесь тот же принцип простым языком.
Конденсат из внутреннего блока поступает в поплавочную камеру модуля отвода.
Поплавок - механический (рычаги и тяги) или электронно-магнитный: датчик индуктивного, ёмкостного или магнитного типа передаёт сигнал о положении уровня жидкости.
Когда уровень жидкости достигает заданной отметки, датчик включает дренажную помпу.
Блок управления - электромеханическое реле, твердотельный/транзисторный модуль или микроконтроллер с таймерами и фильтрацией сигнала. Возможна работа и без поплавка - по сигналу датчика влажности или протечки.

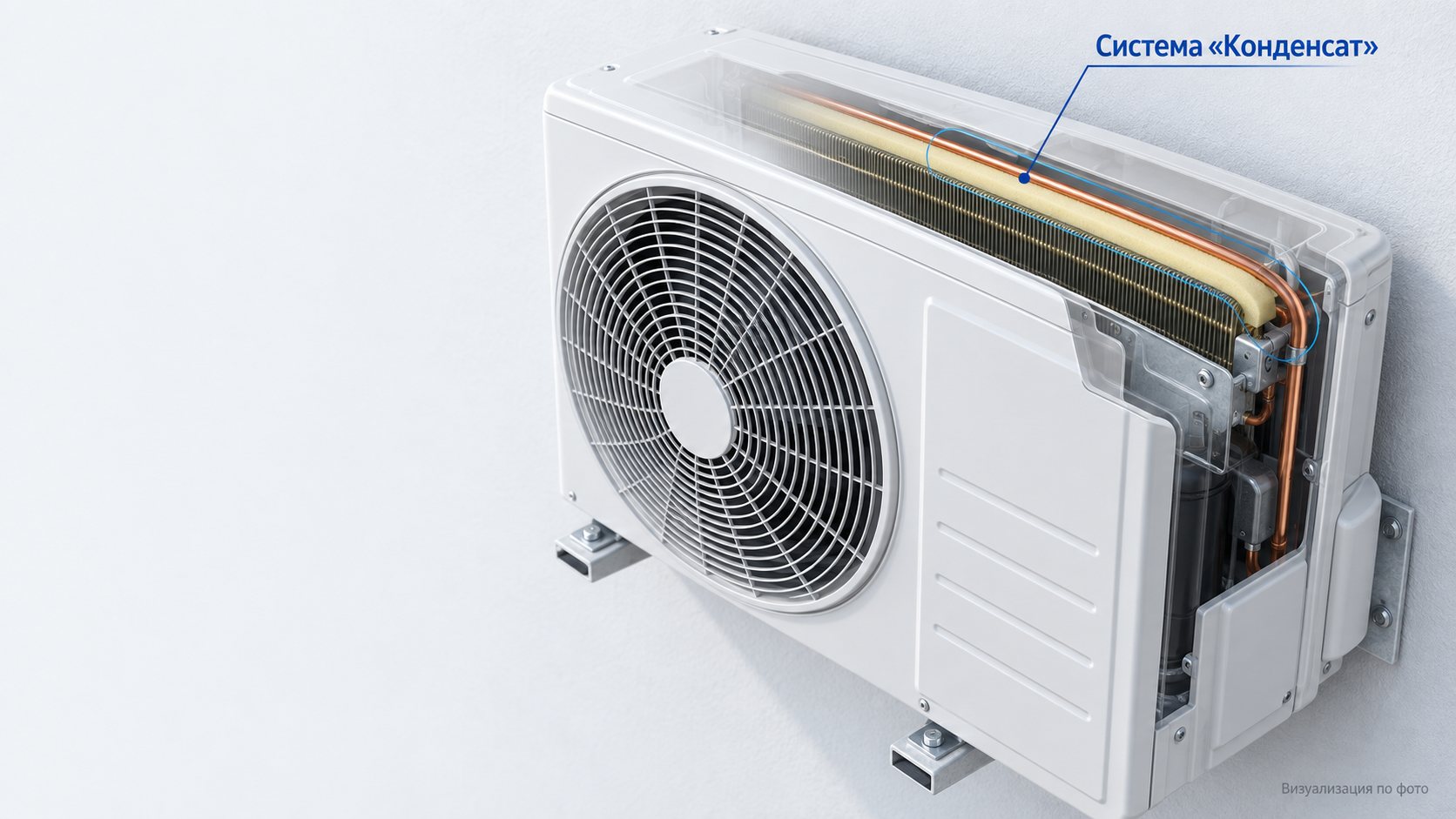

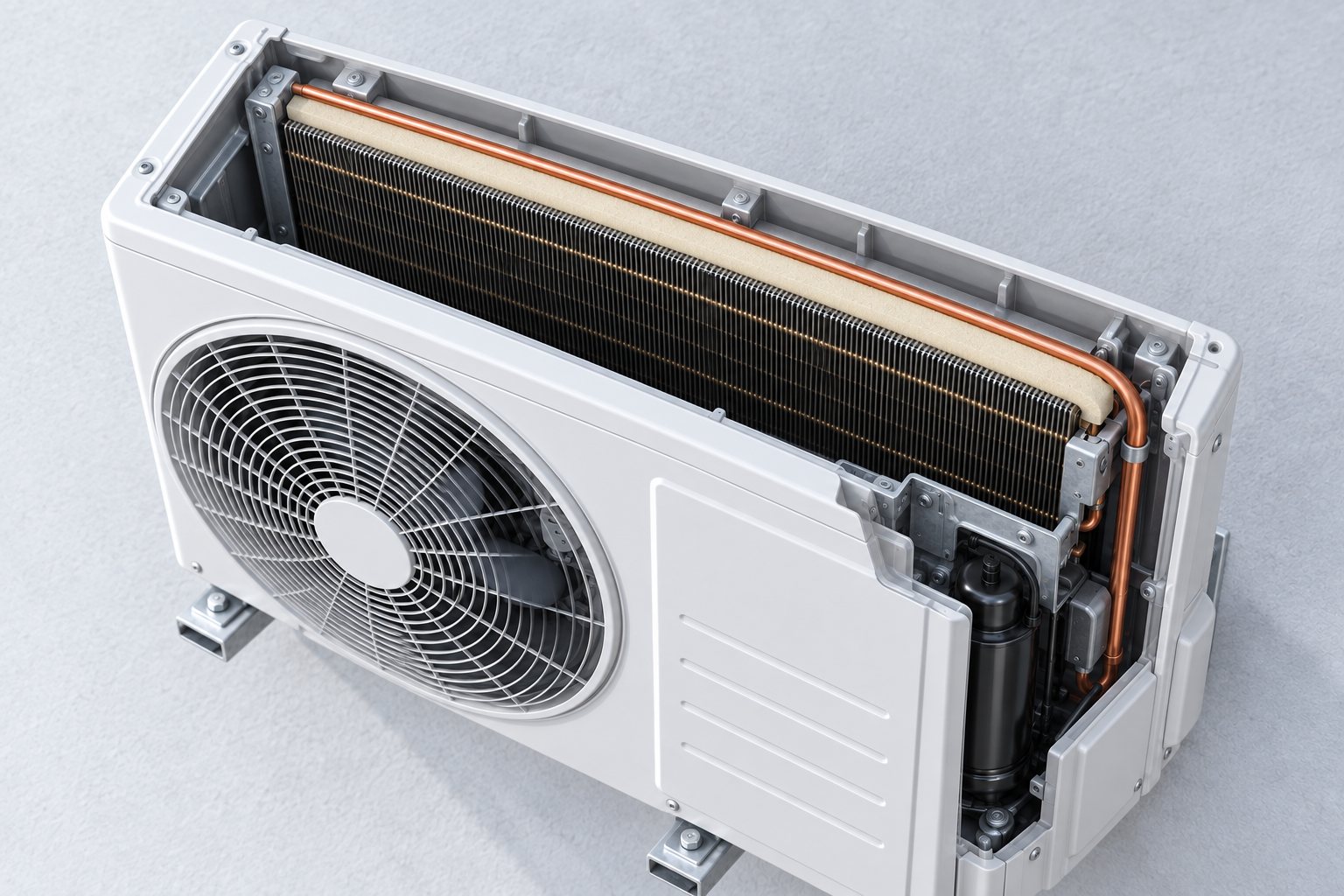

Помпа подаёт воду по дренажной трубке к трубке‑испарителю на теплообменнике наружного блока.
Насос - малошумная центробежная или поршневая помпа с защитой от «сухого хода». Дренажные трубки - из ПВХ, полиэтилена, тефлона, силикона или полипропилена.

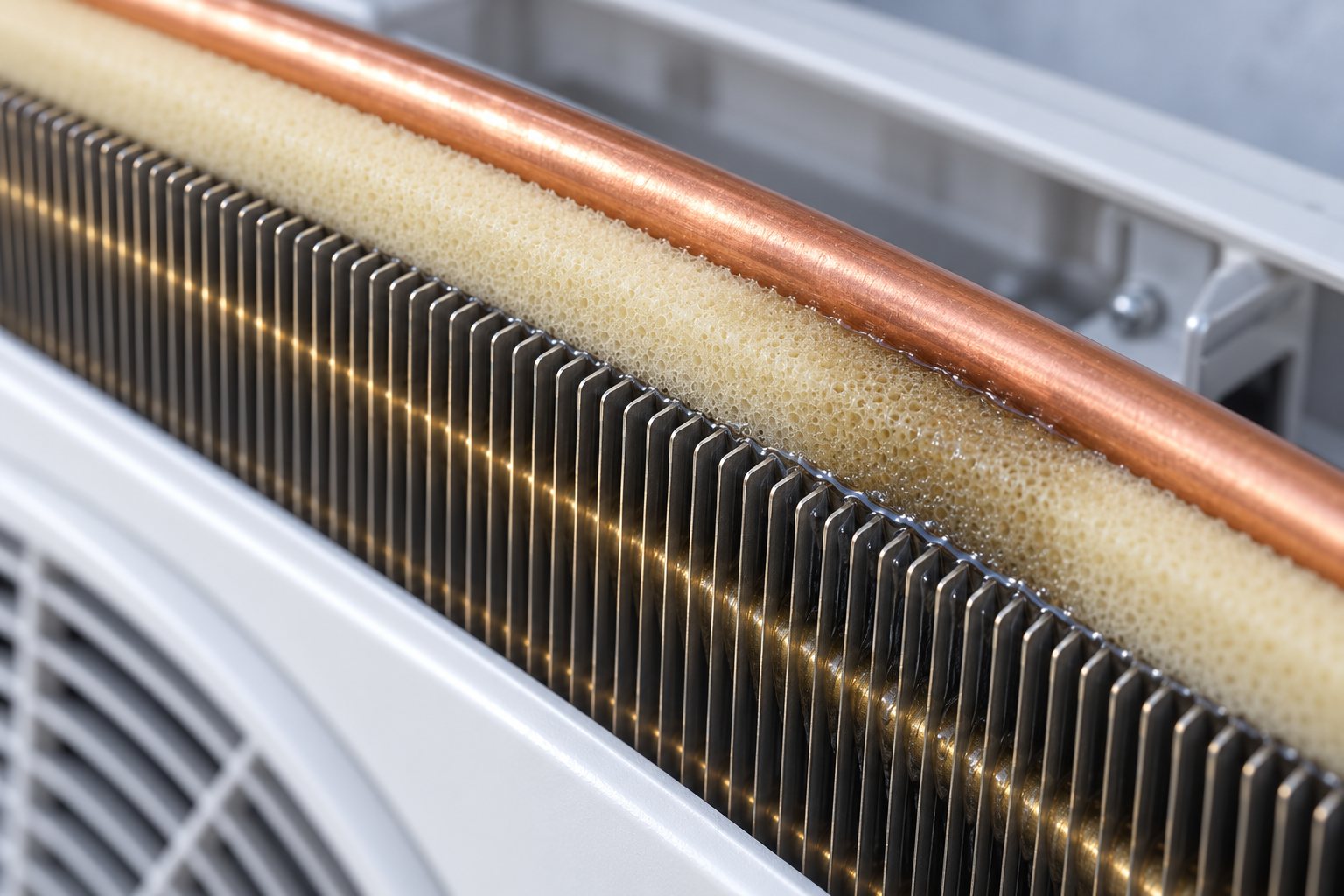

Гидрофильный материал равномерно распределяет воду по рёбрам теплообменника.
Применяются пористые и микропористые губки и мембраны (например, поролон), гидрогели, войлок или синтетические волокна высокой пористости - материалы с высокоскоростной гидроабсорбцией.
Вода испаряется под действием тепла теплообменника и потока воздуха от вентилятора.
Равномерное распределение воды по теплообменнику помогает использовать тепло и воздушный поток наружного блока для испарения конденсата. При отрицательных температурах камера, помпа и трубки дополнительно оснащаются греющим кабелем.
Это не распылитель
Распылитель выбрасывает капли конденсата наружу через форсунки, подверженные загрязнению и непогоде. В этой системе вода подаётся непосредственно на теплообменник и остаётся внутри рабочего контура наружного блока, пока не испарится.
Стоимость комплекта
В стоимость входит дренажная помпа Caspia Tube. Отдельно оплачивается только монтаж - его выполняет специализированная организация.
- Основная и капиллярные трубки
- Провода для подключения
- Гидрофильный материал
- Дренажная помпа Caspia Tube
- Рабочий диапазон 0…+50 °C
Зимняя комплектация (до −35 °C) - доступна по дополнительному запросу, отметьте в заявке.
Доставка и оплата
По всей России, бесплатно - доставку оплачивает продавец. Срок - по тарифам транспортной компании СДЭК. Оплата картой или безналичным расчётом для организаций.
Гарантия и возврат
Гарантия на комплект - 3 года. Товар с браком - заберём и отправим замену, все пересылки за счёт продавца. Товар без брака (не подошёл, передумали) можно вернуть в течение 30 дней после получения, доставку возврата оплачивает продавец.
Устанавливаете кондиционеры профессионально?
Конденсат капает - и это становится чужой проблемой
Стандартные способы удаления конденсата решают задачу лишь частично, а часто создают новые неудобства - себе, соседям или управляющей компании.
Вода капает из дренажной трубки на фасад, отмостку, тротуар или балконы соседей.
Управляющая компания или собственник здания запрещает наружный слив.
Провести дренаж в канализацию сложно, дорого или технически невозможно.
Ёмкость для сбора конденсата приходится постоянно проверять и опустошать вручную.
Обычная дренажная помпа переносит воду, но не решает вопрос её окончательного удаления.
Наружные форсунки распылителей подвержены загрязнению, погодному воздействию и механическим повреждениям.
Что это меняет на практике
Без капель на фасаде
Конденсат не выводится через открытую сливную трубку наружу здания.
Открытый слив - частая причина жалоб соседей снизу и претензий управляющей компании. Здесь конденсат остаётся внутри контура наружного блока и наружу не выводится.
Без накопительной ёмкости
Не нужно вручную следить за уровнем воды и регулярно её выливать.
Раньше проверять уровень воды в ёмкости и выливать её приходилось вручную - жильцу или обслуживающему персоналу. Автоматика снимает эту обязанность.
Без наружного водяного тумана
Вода подаётся на теплообменник, а не распыляется вокруг блока.
В отличие от распылителя, вода не разбрызгивается в воздух через форсунки - она остаётся в рабочем контуре наружного блока до полного испарения.
Автоматическая работа
Дренажная помпа включается по сигналу поплавочного датчика.
Датчик уровня (или, в альтернативном исполнении, датчик влажности/протечки) сам включает и выключает помпу - без участия человека.
Для разных климатов
Зимняя комплектация - дополнительно, по запросу - расширяет рабочий диапазон системы до −35 °C.
Греющий кабель и изоляция на поплавковой камере, помпе и трубках сохраняют работоспособность системы в сильные морозы. Нужна в основном для помещений, где охлаждение требуется круглый год независимо от погоды - отметьте это в заявке.
Компактность
Вес полного комплекта, включая зимнюю доработку, не превышает 1,5 кг.
Трубки, провода и гидрофильный материал в сложенном виде занимают не больше места, чем небольшая коробка - монтаж не требует отдельного технического помещения.
Сервис вместе с кондиционером
Отдельного частого обслуживания не требуется - проверка при плановом ТО.
Проверка системы входит в тот же визит специалиста, что и стандартное ТО кондиционера, - не реже раза в полгода. Отдельный график не появляется.
Запатентованный принцип
Способ защищён патентом РФ № RU 2 862 761 C1.
Патент защищает именно способ подачи конденсата на теплообменник наружного блока - а не общую идею отвода воды из кондиционера.
Как обычно решают эту задачу
У каждого распространённого способа есть своё слабое место. Ниже - честное сравнение, включая ограничения нашей собственной системы.
Капли портят фасад и отмостку, мешают соседям снизу; часто прямо запрещён управляющей компанией.
Нужно постоянно проверять уровень воды и вручную её выливать.
Провести трубопровод дорого, сложно или технически недоступно.
Переносит воду в другое место, но не решает вопрос её окончательного удаления.
Наружные форсунки подвержены загрязнению и непогоде; конденсат распыляется в воздух, а не удаляется через теплообмен.
Ограничения: монтаж выполняет специализированная организация.
Кому это нужно
Владельцам и управляющим
- Владельцы квартир и частных домов
- Владельцы офисов, магазинов, кафе, салонов и других коммерческих помещений
- Собственники объектов, где нельзя выводить воду на фасад
- Управляющие недвижимостью и организации, отвечающие за фасады
Профессионалам рынка
- Монтажники кондиционеров и сервисные специалисты
- Климатические компании и продавцы оборудования
- Застройщики и эксплуатационные службы
Что входит и как это устроено технически
Шум и степень защиты - по паспорту системы, с помпой Caspia Tube из комплекта.

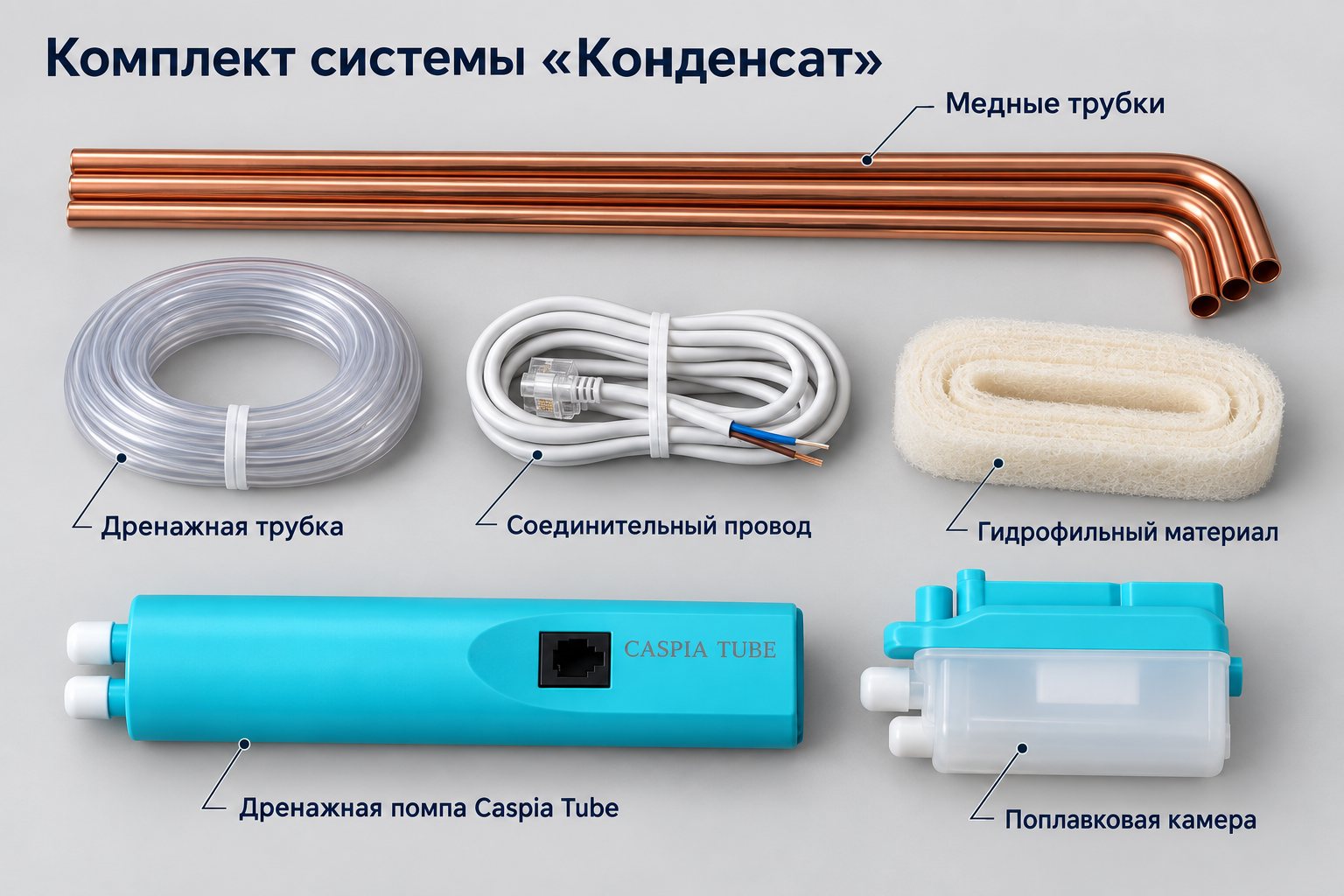

Комплектация
- Основная и капиллярные трубки
- Провода для подключения
- Гидрофильный материал
- Дренажная помпа Caspia Tube
| Элемент | Параметры |
|---|---|
| Основная трубка | Ø 6,35 мм · длина 1 / 1,25 / 1,4 м |
| Капиллярные трубки | Ø 6 мм |
| Провода для подключения | входят в комплект |
| Гидрофильный материал | между трубкой и теплообменником |
| Дренажный насос | Caspia Tube, входит в комплект |
| Зимний комплект | греющие кабели и изоляция |
Характеристики
Ключевые цифры - выше. Полная спецификация - по клику.
| Совместимость | бытовые и полупромышленные сплит-системы разных производителей |
| Энергопотребление | ≤0,05 кВт · с зимним ≤0,15 кВт |
| Рабочая температура | 0…+50°C · с зимним −35…+50°C |
| Степень защиты | IPX4 |
| Обслуживание | вместе с ТО кондиционера, не реже раза в полгода |
| Монтаж | специализированной организацией по инструкции |
| Питание | от сети внешнего блока либо отдельного источника |
Зарегистрированное изобретение, а не гипотеза.
«Способ удаления конденсата во внешних блоках сплит-систем и мультисплит-систем» - патент Российской Федерации RU 2 862 761 C1.
- Заявка№ 2025118474, подана 3 июля 2025 г.
- Регистрация26 мая 2026 г., Госреестр изобретений РФ
- ПатентообладателиД. А. Линьков, П. А. Филиппов
- Срок действиядо 3 июля 2045 г.
Прежде чем купить
Отвечаем на вопросы, которые реально возникают перед покупкой - без общих фраз.
Нет. Система работает автоматически - датчик сам включает и выключает помпу. Единственное, что требуется, - проверка при плановом ТО кондиционера, не реже раза в полгода, вместе с остальными узлами.
Монтаж выполняет специализированная организация строго по инструкции - так же как обычный монтаж кондиционера. Рекомендуем уточнить точные условия гарантии у производителя вашего кондиционера перед установкой.
Всё, что определяет запатентованный способ отвода конденсата, - трубки, гидрофильный материал, провода для подключения, а также дренажная помпа Caspia Tube, рекомендованная производителем. Отдельно оплачивается только монтаж - его выполняет специализированная организация.
Монтаж - специализированная организация, она же подтверждает совместимость с конкретной моделью при осмотре объекта. Система рассчитана на бытовые и полупромышленные сплит- и мультисплит-системы разных производителей.
Система предназначена для удаления конденсата, который образуется во внутреннем блоке кондиционера при работе на охлаждение, - а охлаждение при минусовой температуре на улице производители кондиционеров, как правило, не рекомендуют без специального оборудования. В режиме обогрева процессы на наружном блоке имеют другую природу и не относятся к задаче системы. Если охлаждение всё же нужно круглый год независимо от погоды (например, в серверной или техническом помещении) - для этого предусмотрена зимняя комплектация: греющий модуль расширяет диапазон системы до −35 °C. Доступна по запросу - отметьте это в заявке.
Брак - заберём и отправим замену за счёт продавца. Не подошёл без брака - можно вернуть в течение 30 дней, доставку возврата оплачивает продавец. Подробности - в разделе «Гарантия и возврат» выше.
